產品介紹
用途: 網絡通訊纜用于高頻數據網絡傳輸

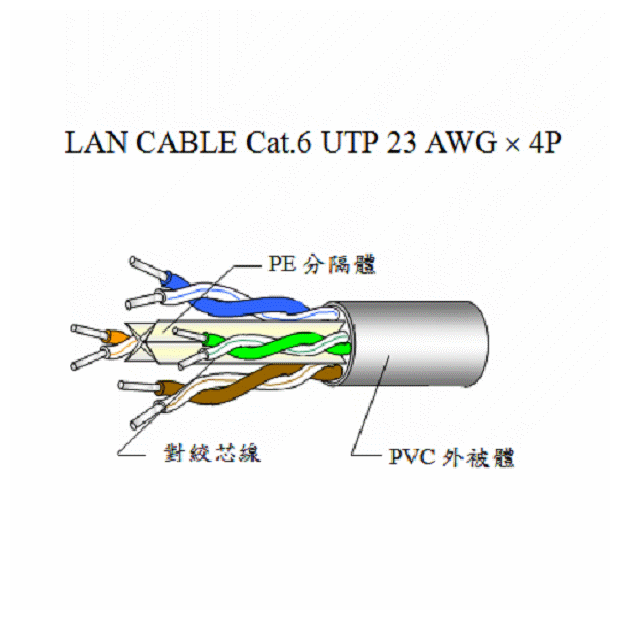

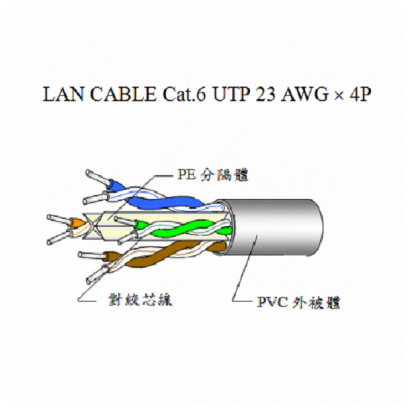

結構: 裸銅線導體,
聚乙烯(PE)絕緣,
聚氯乙烯(PVC)或低煙無毒外被覆
標準: 符合ANSI/TIA-568.2-D標準CAT.6等級
產品規格
1.導體電阻：
93.80 Ω/Km以下 (20℃)
2.導體不平衡：
各對兩導體間之導體電阻差與和之百分比必須在5 ﹪以下。
3.對地電容不平衡：
每對線對地容量不平衡3300pf /Km以下。(1KHz)
4.絕緣耐壓
各芯線與大地間 DC 500V / 1min.或AC 350 V / 1min.
5.工作電壓
網路傳輸乙太供電網路：3V乙太供電網路：57V
6.絕緣電阻：
各芯線與大地間1500MΩ -Km以上。 (DC 500V)
7.特性阻抗：
|
頻率(MHz) |
特性阻抗(Ω) |
|---|---|
|
1~250 |
100 ± 15 |
8.電氣特性：
|
Frequency |
Attenuation |
NEXT |
PS NEXT |
ELFEXT |
PS ELFEXT |
Return Loss |
LCL |
|---|---|---|---|---|---|---|---|
|
1 |
2.0 |
74.3 |
72.3 |
67.8 |
64.8 |
20 |
40 |
|
4 |
3.8 |
65.3 |
63.3 |
55.8 |
52.8 |
23 |
40 |
|
8 |
5.3 |
60.8 |
58.8 |
49.7 |
46.7 |
24.5 |
40 |
|
10 |
6.0 |
59.3 |
57.3 |
47.8 |
44.8 |
25 |
40 |
|
16 |
7.6 |
56.2 |
54.2 |
43.7 |
40.7 |
25 |
38 |
|
20 |
8.5 |
54.8 |
52.8 |
41.8 |
38.8 |
25 |
37 |
|
25 |
9.5 |
53.3 |
51.3 |
39.8 |
36.8 |
24.2 |
36 |
|
31.25 |
10.7 |
51.9 |
49.9 |
37.9 |
34.9 |
23.7 |
35.1 |
|
62.5 |
15.4 |
47.4 |
45.4 |
31.9 |
28.9 |
21.5 |
32.0 |
|
100 |
19.8 |
44.3 |
42.3 |
27.8 |
24.8 |
20.1 |
30.0 |
|
200 |
29.0 |
39.8 |
37.8 |
21.8 |
18.8 |
18 |
27.0 |
|
250 |
32.8 |
38.3 |
36.3 |
19.8 |
16.8 |
17.3 |
26.0 |
