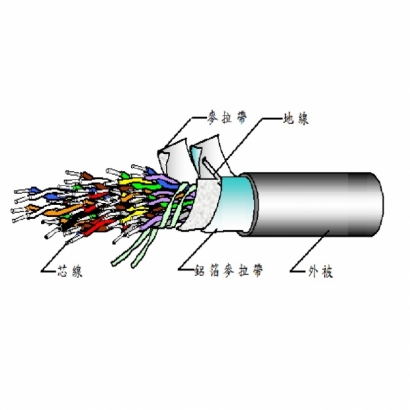

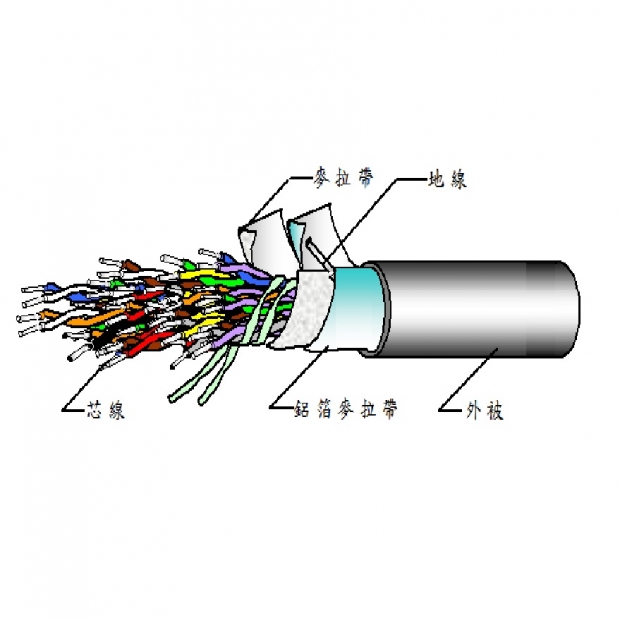

構造
導體：0.4±0.01mm、0.5±0.01mm
對數：6、10、20、30、50、100、200、300、400、600
絕緣：PE
星絞：四條芯線依星絞色相均勻左絞
集合：6P~200P以10對簇集合，300P以上以50對簇集合
包捲帶：以0.025mm厚度，以麥拉帶包捲重疊1/3
地線：7/0.16鍍錫軟銅絞線
遮蔽：以0.05mm厚之鋁箔麥拉帶包捲重疊1/3，鋁箔向內
積層被覆：PVC
產品規格
電氣特性
|
項目 |
0.4 |
0.5 |
||
|---|---|---|---|---|
|
導體電阻 |
標準值：139Ω/KM |
標準值：88.7Ω/KM |
||
|
靜電容量 |
50P(含)以上→55 nf/km以下，30P(含)以下→60 nf/km以下 |
|||
|
絕緣耐壓 |
DC 500V或 AC 350 V保持1分鐘，電纜不得發生異狀 |
|||
|
絕緣電阻 |
以DC 250~500V充電一分鐘，其值須在5000MW-Km以上上 |
|||
|
近端漏損失 |
以40KHz之交流測試 最小值：58.5dB以上 |
|||
|
遠端漏損失 |
以160KHz之交流測試
個別最小值應為38dB/km以上 |
|||
